這三種協議都是工業自動化領域用于現場設備通信的重要標準，但它們的設計理念、技術實現和應用場景存在顯著差異。以下是它們的主要區別：

HART協議 (Highway Addressable Remote Transducer Protocol - 高速可尋址遠程傳感器協議)

本質： 混合協議 (模擬+數字)。這是它最核心的特點。

物理層： 在標準的 4-20mA 模擬電流信號上疊加一個 低功耗、高頻 (1200Hz/2200Hz) FSK 數字信號。數字信號不會干擾模擬信號的傳輸。

通信方式：

點對點 (主從模式)： 最常見的方式。數字通信發生在手操器（主設備）和單個現場設備（從設備）之間，同時4-20mA信號仍用于傳輸主過程變量。

多站模式： 可通過多路復用器實現一對多通信（此時4-20mA信號通常固定在一個值，僅用于供電）。

主要優勢：

向后兼容： 完全兼容現有的4-20mA模擬系統，可以輕松在舊系統上添加數字通信能力。

布線簡單： 使用現有的兩線制電纜，無需額外布線。

廣泛支持： 工業界支持最廣泛的智能儀表協議，有大量兼容設備。

設備診斷： 提供豐富的設備狀態、診斷和配置信息。

主要局限：

速度慢： 數字通信速率較低 (1200 bps)，不適合需要高速數據交換或復雜控制的場合。

本質非總線： 點對點通信為主，構建大型網絡需要額外設備（多路復用器）。

應用場景： 主要用于對現有4-20mA系統的智能化升級、設備配置、校準、診斷和維護。是手操器最常用的協議。

布朗協議 (BRAIN Protocol)

本質： 一種早期的、專有的數字通信協議。

物理層： 同樣是在 4-20mA 模擬電流信號上疊加 數字信號，但其調制方式、頻率和數據格式與HART不同。

通信方式： 點對點 (主從模式)，與HART類似。

主要特點與現狀：

專有性： 由日本橫河電機公司 (Yokogawa) 開發并主導。

與HART競爭： 在HART協議發展早期，BRAIN是其主要的競爭對手，兩者互不兼容。

市場萎縮： 隨著HART協議憑借其開放性和被基金會支持而成為事實上的行業標準，BRAIN協議的市場份額急劇下降。橫河后期的新設備也轉向支持HART協議。

遺留系統： 主要存在于一些較老的橫河電機設備及其系統中。在現代新項目中已極少采用。

與HART的關鍵區別： 協議細節不公開、不兼容、市場接受度低（已成歷史）。

FF協議 (Foundation Fieldbus - 基金會現場總線)

本質： 全數字化的、基于總線的現場總線協議。這是它與HART/BRAIN最根本的區別。

物理層： 使用 完全獨立的數字信號，不再依賴4-20mA電流。主要有兩種類型：

FF-H1： 低速 (31.25 kbps)，支持總線供電和本質安全，用于連接現場設備（傳感器、執行器）。

FF-HSE： 高速 (100 Mbps)，基于以太網，用于連接控制器、操作站和高速設備。

通信方式：

總線型拓?fù)洌?允許多個設備（理論上最多32個）掛接在同一根總線段上。

令牌傳遞 + 調度通信： 由鏈路活動調度器 (LAS) 控制總線訪問，保證關鍵數據的確定性傳輸。

對等通信： 設備之間可以直接通信（例如，變送器可以直接將值發送給調節閥），無需經過主機系統中轉，支持分布式控制。

主要優勢：

高信息量： 一根電纜可傳輸多個過程變量、狀態、診斷等大量信息。

分布式控制： 可將控制功能下放到現場設備中執行，減少對DCS/PLC的依賴，提高系統可靠性。

互操作性： 嚴格的標準和認證確保不同廠商設備間的互操作性。

先進診斷： 提供強大的設備管理和預測性維護能力。

主要局限：

復雜性： 設計、安裝、配置和維護比HART復雜得多，需要專業知識和工具。

成本： 設備、工程、維護成本通常高于HART系統。

布線要求： 需要專用總線電纜和終端器，拓?fù)浣Y(jié)構和接地有嚴格要求。

本質安全限制： 在危險區域，單段總線上可掛接的設備數量受限于可用功率。

應用場景： 主要用于新建的大型、復雜的工業自動化項目，特別是需要高級控制策略、大量數據交換和分布式控制能力的場合（如大型石化、化工、電力等）。

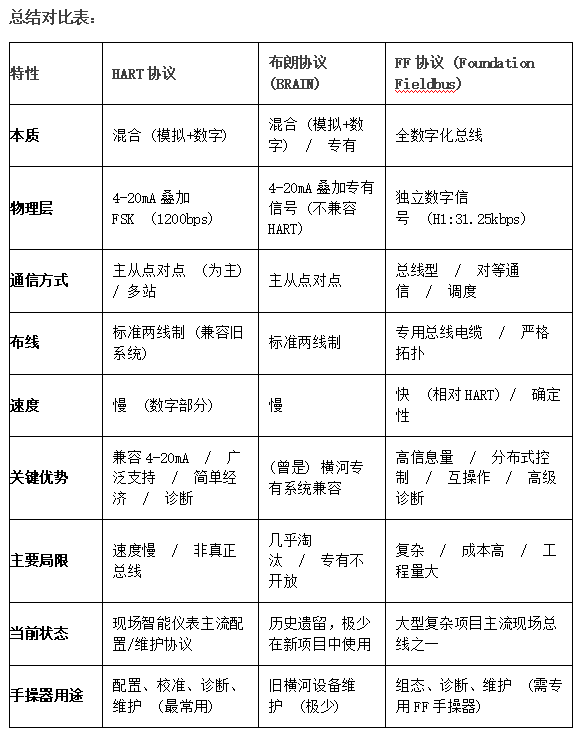

簡單來說：

HART： 是在你現有的4-20mA線上“打電話”傳遞額外信息，主要用于配置和維護現有儀表，簡單經濟，是手操器的主力協議。

布朗協議： 是HART早期的一個不兼容的、專有的競爭對手，現在基本不用了，只在一些老舊橫河設備上可能遇到。

FF： 是徹底換掉4-20mA線，用一根數字高速公路連接多個設備，設備間能“直接對話”甚至自己完成一些控制，功能強大但復雜昂貴，用于新建大型項目。手操器用于其組態和維護。

選擇哪種協議取決于具體的應用需求、現有基礎設施、項目預算和對功能、性能的要求。HART因其兼容性和簡單性，在設備維護領域（尤其是手操器應用）占據絕對主導地位。FF則適用于追求高性能、分布式控制的新建大型項目。布朗協議已成為歷史。
