雷達液位計在測量過程中受到蒸汽或冷凝水的影響是非常常見的問題，尤其是在高溫儲罐、反應釜、蒸汽伴熱管線附近或環境溫度變化大的場合。這些影響主要表現為：

信號衰減： 蒸汽會吸收和散射雷達波，導致信號強度減弱，影響測量距離和可靠性。

虛假回波： 天線喇叭口或過程連接處凝結的冷凝水（水滴或水膜）會反射雷達波，產生虛假回波信號。這些虛假回波可能被儀表誤認為是真實的液位回波。

信號失真： 蒸汽和冷凝水改變了天線附近的介電環境，可能導致雷達波束發生折射或變形。

測量漂移： 冷凝水的形成和滴落是動態過程，可能導致測量值出現不穩定的漂移或跳動。

預防和消除蒸汽/冷凝水影響的策略

解決這個問題需要從儀表選型、安裝設計、參數設置和維護等多個方面入手：

1. 選擇合適的雷達液位計類型和天線

高頻雷達（通常為80GHz）：

優勢：波束角更窄，能量更集中，穿透蒸汽的能力更強。80GHz尤其顯著。

優勢：對天線尺寸要求小，更容易實現天線表面光滑、自清潔設計，減少冷凝水附著。

優勢：更高的分辨率能更好地區分真實液位回波和冷凝水產生的虛假回波。

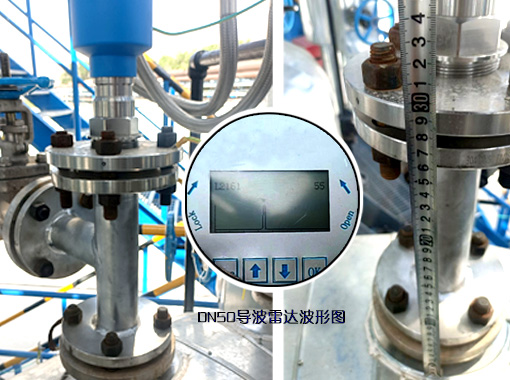

推薦：首選方案，聲科電子80GHz波導雷達液位計，尤其在蒸汽影響嚴重或要求高精度測量的場合。

天線設計：

帶延長管的喇叭天線：這是最有效的物理隔離方法之一。在雷達天線下方安裝一段垂直的金屬管（直徑需足夠大，避免產生干擾回波），將天線與充滿蒸汽的罐內空間隔離開。延長管內相對靜止的空氣環境大大減少了蒸汽和冷凝水對天線的影響。

平面天線/陣列天線：具有非常平坦的表面（幾乎與法蘭齊平），冷凝水不易附著聚集，即使有少量冷凝水，也能快速流走，顯著減少虛假回波。推薦用于冷凝水問題突出的場合。

帶PTFE涂層的天線：PTFE具有疏水性（憎水），冷凝水在其表面難以附著，會形成水珠滾落，保持天線表面相對干燥，減少虛假回波。對冷凝水有效，但對蒸汽穿透本身幫助不大。

大尺寸喇叭天線：在允許的情況下，選擇更大尺寸的喇叭天線。更大的物理尺寸意味著冷凝水對波束的整體影響比例相對減小，且喇叭內部不易積聚冷凝水。但穿透蒸汽能力不如高頻雷達。

導波雷達：

優勢：雷達波沿導波桿（鋼纜或桿）傳播，受蒸汽和罐內環境（如泡沫、粉塵）干擾較小。

適用：如果工藝條件允許使用導波桿（無嚴重掛料、腐蝕問題），導波雷達是抗蒸汽和冷凝水干擾的強有力選擇，尤其適用于蒸汽非常濃密或存在嚴重泡沫的工況。

注意：需考慮導波桿的選材、機械強度、安裝要求以及可能的掛料影響。

2. 優化安裝位置和方式

避開蒸汽源和渦流區：安裝位置盡量遠離蒸汽入口、攪拌器、進料口等可能產生大量蒸汽或渦流的區域。渦流會夾帶更多蒸汽到天線附近。

偏心安裝：不要安裝在罐頂正中心（如果攪拌在中心），可選擇偏離中心的位置，減少直接受蒸汽沖擊的概率。

安裝短管：在法蘭和罐頂之間增加一段足夠長的垂直安裝短管（通常建議>150mm，越長越好）。這有助于：

提供一個“緩沖區”，使蒸汽和冷凝水在到達天線前有更多空間擴散或凝結流走。

讓天線喇叭口伸入罐內，減少罐頂結構對波束的干擾。

關鍵點：短管內壁必須光滑（無焊縫、毛刺），保持垂直。短管底部應略低于罐頂內壁，避免冷凝水沿罐頂內壁流到短管內壁。短管頂部法蘭面應水平。

短管/延長管傾斜：如果條件允許，將安裝短管或延長管設計成稍微向罐內傾斜（1-3度即可）。這樣凝結在管壁上的冷凝水會自然流向罐內，而不是積聚在法蘭面或天線根部。這是一個非常實用的技巧。

冷凝水收集杯：在極端情況下，可以在法蘭下方（短管內部）安裝一個小型的冷凝水收集杯（帶小引流管通到罐內），主動收集滴落的冷凝水，防止其滴落到天線上。但需謹慎設計，避免引入新的干擾源。

3. 正確的儀表參數設置

虛假回波抑制：

核心功能！利用儀表內置的“虛假回波學習/映射”功能。在已知真實液位（例如空罐、固定液位）時，讓儀表記錄下固定干擾物（法蘭、短管壁、焊縫、天線根部冷凝水膜等）的位置和回波強度，并將其標記為虛假回波區域。

儀表在后續測量中會自動忽略這些區域的回波，只搜索和跟蹤真實液位回波。這是軟件層面消除冷凝水虛假回波的最有效手段。務必確保學習時的工況具有代表性（例如，包含典型的冷凝水狀態）。

調整回波曲線閾值：適當提高儀表檢測回波的門檻值，過濾掉強度較弱的由冷凝水或蒸汽散射產生的干擾信號。

優化濾波參數：合理設置信號濾波時間常數，平滑由冷凝水滴落或蒸汽波動引起的測量值微小跳動，但需平衡響應速度的要求。

選擇合適算法：一些高級雷達提供針對蒸汽工況優化的特殊算法，嘗試識別和補償蒸汽的影響。

4. 維護和操作

定期檢查清潔：定期檢查天線喇叭口、法蘭面、短管內壁是否有嚴重的冷凝水積聚、污垢或結晶。如有，按照制造商的指導進行清潔（通常用軟布和合適的溶劑如異丙醇）。注意安全！確保工藝隔離、泄壓、降溫后進行。

伴熱/保溫：

罐頂/法蘭/短管保溫：對安裝法蘭、短管甚至罐頂部分區域進行保溫，減少這些部位與環境的熱交換，從而降低冷凝發生的程度。

電伴熱：在法蘭、短管外側或天線根部（必須使用儀表制造商認可的天線專用伴熱帶，并嚴格遵循安裝規范！）纏繞電伴熱帶，維持局部溫度高于露點溫度，防止冷凝水形成。這是**消除冷凝水的直接有效方法**，但成本較高，需考慮防爆和能耗。務必注意伴熱溫度不能超過儀表允許的最高過程溫度或損壞天線（尤其是塑料部件或涂層）。

吹掃氣：對于帶延長管的應用，可以考慮向延長管內通入少量干燥、潔凈的吹掃氣（如儀表風、氮氣）。氣流可以帶走進入延長管的蒸汽，并保持管內正壓，阻止蒸汽進入，同時幫助干燥天線表面。需注意氣流要非常平穩，避免影響雷達波。**實施相對復雜，成本較高。

建議

首選高頻雷達： 特別是80GHz，搭配平面天線或帶延長管的喇叭天線，是抗蒸汽和冷凝水干擾的黃金組合。

物理隔離是關鍵： 安裝延長管是最可靠、最有效的物理隔離蒸汽和冷凝水的方法。如果無法安裝延長管，足夠長且光滑的垂直短管并考慮稍微傾斜是次優方案。

善用軟件功能： 務必正確使用虛假回波抑制功能，這是消除固定冷凝水膜干擾的核心手段。

表面處理： PTFE涂層對減少冷凝水附著有效。

維護與伴熱： 定期檢查清潔和謹慎使用電伴熱（尤其在天線根部）是解決頑固冷凝問題的有效補充手段。

考慮導波雷達： 在工況合適時，導波雷達是蒸汽濃密工況下的強有力替代方案。
